產 品 規 格 書

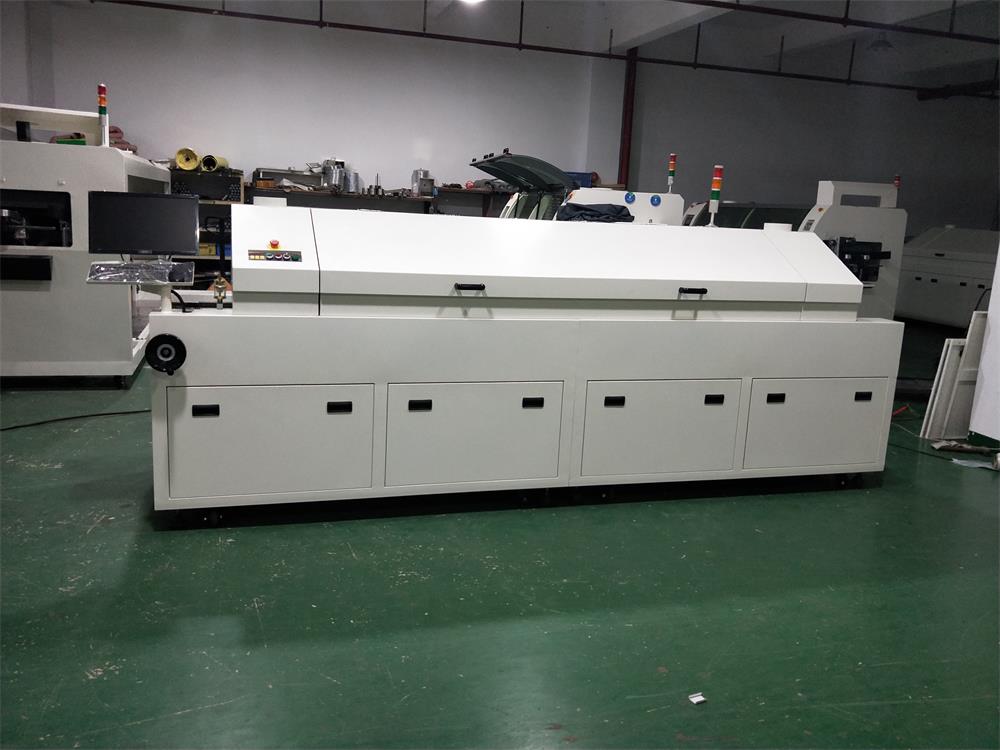

產品名稱：上六下六帶電腦帶導軌無鉛回流焊 型號：CX-LF6600PC 類別：回流焊系列
一： 產品特點：
獨特先進長壽的加熱系統
1. 加熱系統采用高效節能的瑞典鎳?yán)影l(fā)熱管，輻射功率峰值波長4UM，配合曲面反射罩，熱效率高，升溫度速度快，特制強制熱風循環結構系統，使PCB及元器件受熱均勻，完全消除“陰影效應” ；
2．保溫系統采用專用耐高溫硅酸鋁高壓填充（傳統的保溫棉存在石棉纖維不環保）,爐膛均采用特殊不銹鋼制作,適合于無鉛焊接，焊接區配備松香助焊劑回收系統，保護環境；
3. 采用臺灣越三長軸高溫運風馬達配合進口風輪,和發熱絲模組，模塊化設計，特別是在上下內膽與下面電箱控制電路之間架設了可分離的接插口,在維修時,只需輕松打開氣彈簧上蓋,即可完成傻瓜式的維修

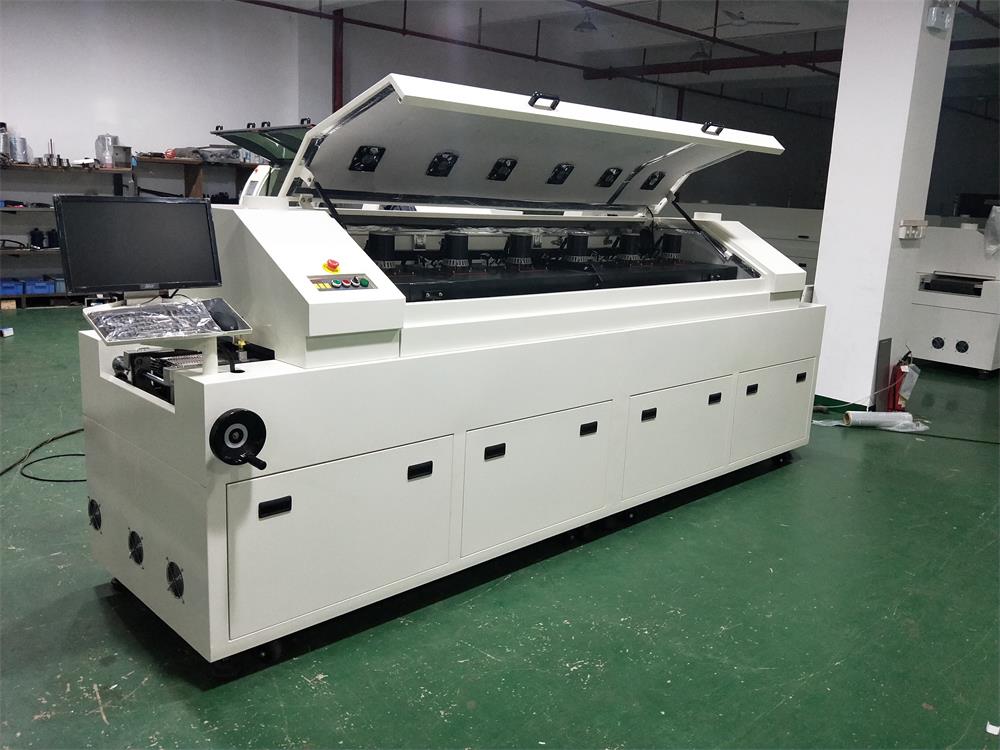

4. 加熱絲/加熱管加熱后,通過風輪加速器運風攪拌,再通過風力分配器在區域內均勻分配,再通過多孔鋁板整流均風，保證熱量均勻、平衡的到達PCB. 開蓋方式有兩種:氣缸頂升開蓋方式+氣彈簧上蓋開啟方式.后面設有維修窗口,方便維修.
※可靠平穩的傳輸系統
1. 傳動系統采用臺灣東元馬達,通過臺灣臺達變頻器變頻調速,使防靜電網帶運行速度任意可調.
2．采用獨立滾輪張緊結構及多組滾筒彈性支撐，結合配套的鎳諾防靜電網帶，運行平穩,速度精確可達±20mm/min；
3.LED專用防靜電乙字網帶，耐用耐磨，長時間使用不輕易變型。
※穩定可靠的電氣控制系統
1. 控制系統采用臺灣信捷PLC+研為工業用主機，通過PLC執行PID自適應控制模式，通過PID智能運算，自動控制發熱量，模糊控制功能增加超調與抑制功能并快速響應外部熱量變化的功能，溫度平衡時間為:開機后15-18分鐘,溫度控制精度正負兩度.；
2. 每個溫區均采用臺灣良友K型熱電偶快速、靈敏感應各溫區的變化，通過信號隔離及時傳輸及控制、補償各溫區溫度的平衡；
3. 專用SSR固態繼電器配合專用散熱器，散熱效率大幅度提高，有效地延長其使用壽命；無觸點輸出，安全、可靠，結合溫控器特有的模糊控制功能，一直監視外界溫度及熱量值的變化，以最小脈沖控制發熱器件，快速作出反應，保證溫控精度高，機內溫度分布均勻，長度方向溫度分布符合IPC標準；
4. 功率充沛，升溫迅速，從室溫至恒溫約20分鐘左右；
5. 具溫度超差，故障診斷，聲光報警；
6. 延時關機保護功能,停機后均勻降溫,防止因不均勻降溫而產生傳輸部件變形。
7.具有UPS斷電保護功能,保證斷電后PCB板正常輸出而不致?lián)p壞。
三 技術參數
1 | 整機數據 | ||||||||
2 機型尺寸：L3800×W1000×H1450mm | |||||||||
2 電源：3￠ 380V 100A 50/60HZ | |||||||||
2 啟動功率：20KW正常工作功率6.0KW | |||||||||
2 重量：700KG | |||||||||
2 | 傳輸部分 | ||||||||
2 不銹鋼乙字型網帶+發黑加硬處理的導軌 | |||||||||
2 網帶寬度400MM,導軌調寬范圍：50MM—350MM | |||||||||
2 傳送方向：從左—右或從右-左可選 | |||||||||
2 傳送速度：0—5M/min變頻調速 | |||||||||
網帶距離地面高度：900MM±20MM | |||||||||
3 | 加熱特性 | ||||||||
2 整機采用為無鉛工藝制程設計 | |||||||||
2 加熱區： 上6下6 | |||||||||
2 冷卻區： 雙層恒流風機冷卻 | |||||||||
2 加熱區長度：2300MM | |||||||||
2 升溫時間：常溫至設定溫度時間≤20min | |||||||||
2 升溫順序：從中間向兩邊逐個加熱，省電1/3 | |||||||||
2 溫度控制精度：±2℃（視爐膛高度而定） | |||||||||
2 保溫性能：在250度高溫下上蓋溫度不超過45度 | |||||||||
2 控溫方式：平衡鏈+摸擬量電壓調整 | |||||||||
2 上下溫區均可獨立運風，獨立控制 | |||||||||
4 | 加熱部件 | ||||||||
2 進口耐高溫馬達，變頻調整風輪運風. | |||||||||
2 不銹鋼鎳锘發熱管，帶散熱片加溫均勻 | |||||||||
2 溫度檢測時間由原來的三秒提速到0.12秒 | |||||||||
2 高效加速風道，提供充足的循環風量 | |||||||||
2 強制抽風裝置，確保助焊劑蒸氣不外泄 | |||||||||
5 | 傳動部分 | ||||||||
2 數顯調速器，臺灣STK馬達1比150牙箱比 | |||||||||
2 網帶松緊自由調節 | |||||||||
2 雙齒輪同步傳動，運行平穩 | |||||||||
2 黃油潤滑輥軸加注系統， | |||||||||
6 | 機體結構 | ||||||||
2 整體框架焊接結構，堅固耐用 | |||||||||
2 電腦噴漆，表面光滑有質感 | |||||||||
2 結構上延長了預熱干燥區，使設備的焊盤氧化清洗能力，松香回收能力得到加強。 | |||||||||
2 電動氣缸開/關蓋系統. | |||||||||
2 雙開蓋控制系統(氣彈簧開蓋+氣缸開蓋) | |||||||||
2 下面電箱控制的所有電路與內膽之間都有可分離接口,方便在維修跟更換部件時分離.實現傻瓜式維修 | |||||||||
2 后蓋設可維修窗口.方便維修 | |||||||||
2 發熱管/固態/溫控儀表都采用模塊化設計,方便維修 | |||||||||
2 出板口上下雙冷卻，速度可調 | |||||||||
2 上下內膽采用高效隔熱材料高壓填充 | |||||||||
7 | 電器及控制性能 | ||||||||
2 先進的PLC+工業電腦控制，臺灣信捷爐溫測試軟件，電腦死機能正常運行 | |||||||||
2 恒定偏低的電流保護發熱管/固態/控溫電路不受強電流的沖擊，延長使用壽命。 | |||||||||
2 設漏電保護器 | |||||||||
2 溫度過高或過低報警功能 | |||||||||
2 自設定超高溫，自動切斷加熱電源 | |||||||||
2 山特UPS不間斷電源，斷電后自動運行 | |||||||||
2 強大的溫度曲線測試分析功能，可滿足各種工藝的參數分析，具有故障智能診斷功能，可自動在報警列表中顯示各種故障 | |||||||||
2 可以根據用戶的不同產品命名文件并保存，在用戶更換產品時只需選擇對應的文件即可實現對設備的各項參數的調整。 | |||||||||
2 系統自動故障診斷,超低溫報警,可自動設定關機后冷卻時間. | |||||||||
2 分2段控制運風電機速度（升溫平衡區+主焊接區獨立控制），無級調速模式 | |||||||||
2 系統將根據超溫狀況自動停止加熱并進入冷卻 | |||||||||
2 獨特的平衡鏈控制模式，溫度自整掃描周期為0.12秒，減少固態輸出，達到省電的效果。使控溫穩定，減少曲線噪聲 | |||||||||
2 具有關機延時保護功能，關機后按照預先設定的時間運風冷卻。 | |||||||||
8 | 制冷系統 | ||||||||
2 制冷方式：上下雙冷卻系統,通過調整冷卻角度來控制冷卻速度. | |||||||||
2 冷卻數量：兩段冷卻，（風輪多孔冷卻+恒流風扇強制冷卻） | |||||||||
2 松香/廢氣回收系統 | |||||||||
四．主要部品清單:
項目 | 名稱 | 產地 | 備注 |
1 | PLC控制器及拓展模塊， | 固新（國產） | 1套 |
2 | 顯示器 | 聯想 | 1臺 |
3 | 工業用電腦主機 | 聯想 | 1臺 |
4 | 測溫采集模塊 | 常州匯邦科技 | 1PCS |
5 | 加熱控制模塊 | 常州匯邦科技 | 1PCS |
6 | 一星期24小時時間制 | 國產 | 1個 |
7 | 運輸馬達 | 臺灣東元 | 1臺 |
8 | 運風高溫長軸馬達 | 臺灣越三 | 6個 |
9 | 冷卻箱 | 深圳 | 1臺 |
10 | 發熱器材（進口鎳锘絲，大功率全熱風） | 國產 | 12組 |
11 | 變頻器0.4P/1.5P | 臺灣臺達 | 3臺 |
12 | 開關電源24V | 上海 | 1個 |
13 | 固態繼電器 | 國產浙江立德電子 | 12個 |
14 | 485通訊 | 國產 | 1PCS |
15 | 氣缸+氣彈簧 | 臺灣亞德克 | 各2組 |
16 | 溫度探測器 | 5米廣州君越 | 12根 |
17 | 電磁閥 | 亞德客 | 2個 |
18 | 冷卻橫流扇 | 臺灣（JYS） | 6個 |
19 | 風道加速器 | 上海產 | 6個 |
20 | 保溫隔熱粒 | 沈陽哈飛（硅酸鋁） | 適量 |
21 | 中間繼電器 | 歐姆龍OMRON | 3個 |
22 | 不間斷電源1KW | 山特 | 1臺 |
23 | 空氣開關 | 國產 | 1臺 |
24 | 三色報警燈 | 采用LED報警浙江產 | 1組 |
25 | 交流接觸器 | 正泰 | 1臺 |
