中型波峰焊
- 咨詢熱線：13590241590
-
歡迎瀏覽我們的網站
歡迎瀏覽我們的網站

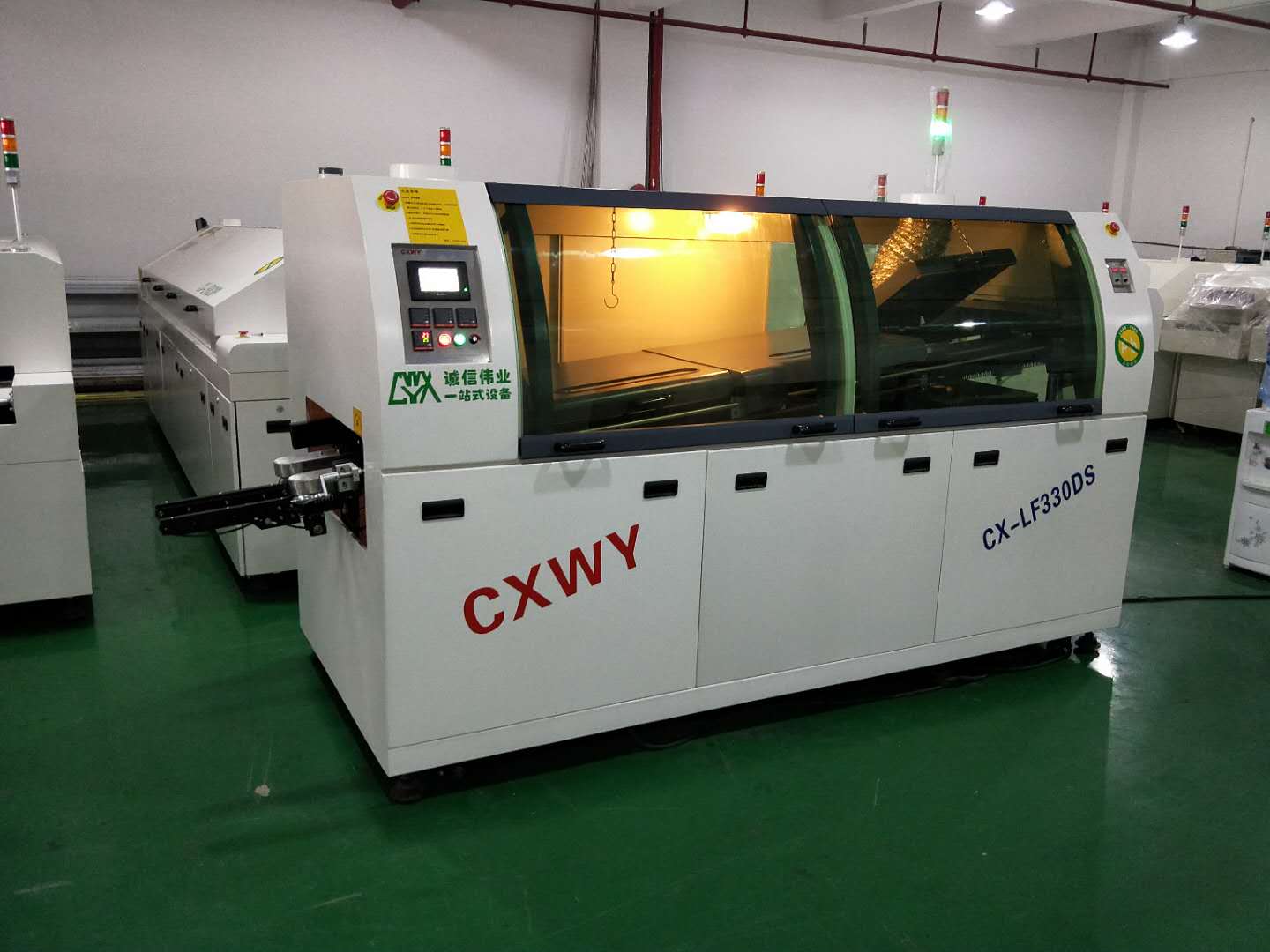

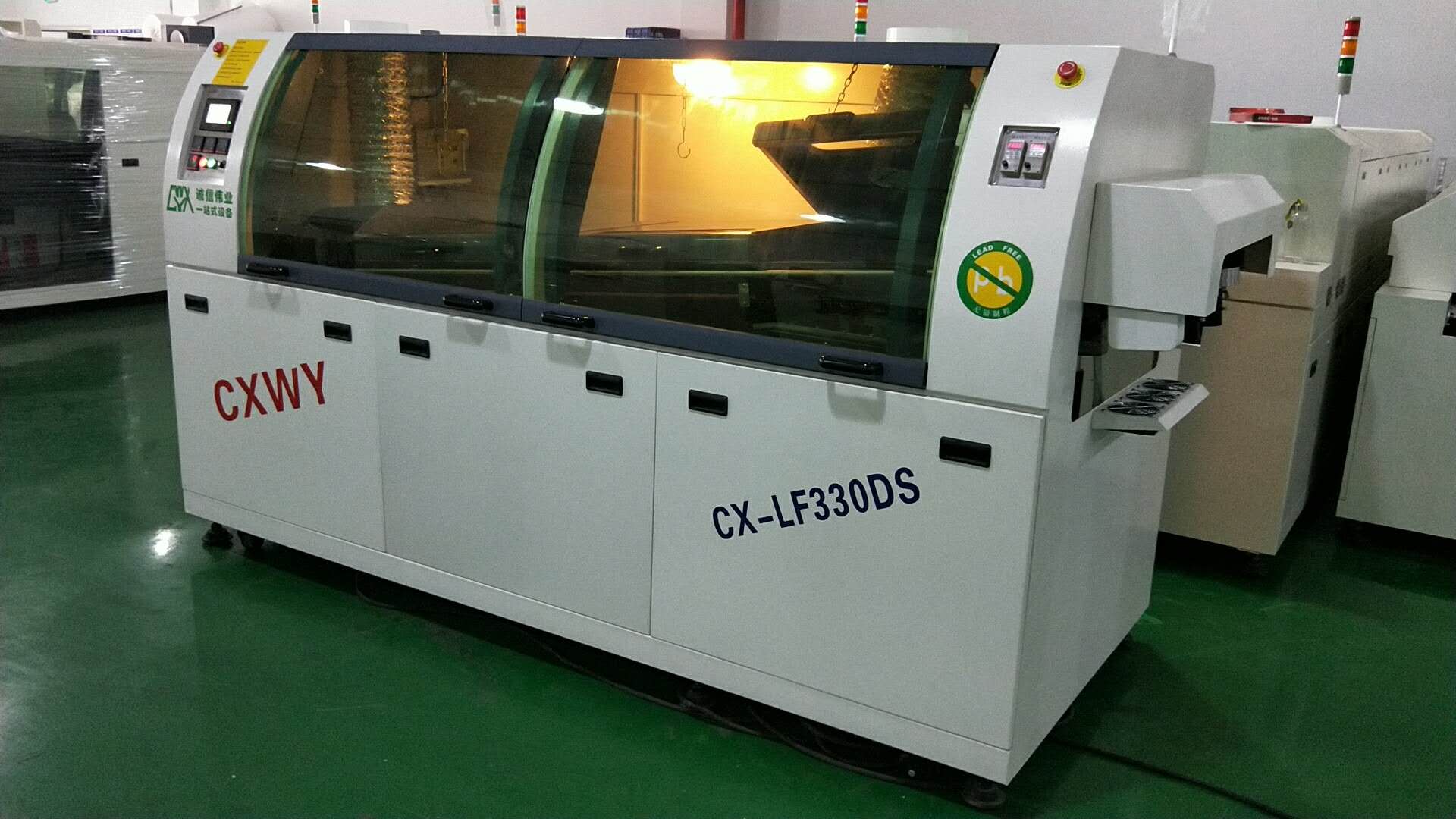

型號 | CX-LF330DS |
PCB板可調寬度 | Max.50~300 |
PCB板運輸高度 | 750±50mm |
PCB焊接速度 | 0-2000mm／Min |
（焊接傾角） | 3~7度 |
焊接角度顯示儀 | / |
元件高度限制 | Max.100mm |
波峰高度范圍 | 0——12mm |
波峰數量 | 2 |
預熱區長度 | 1400mm |
預熱區數量 | 3 |
預熱區功率 | 7.5KW |
預熱區溫度 | 室溫~260℃可設置 |
加熱方式 | 全熱風循環 |
冷卻區數量 | 1 |
冷卻方式 | 風機對吹強制冷卻 |
適用焊料類型 | 無鉛焊料/有鉛焊料 |
錫爐功率 | 13kw |
錫爐溶錫量 | Approx.300kg |
錫爐材質 | 4MM厚316L無鉛不銹鋼 |
錫爐類型 | 可調噴口抗氧化錫爐 |
錫爐加熱工藝 | 三面鑄鐵板，環形不銹鋼發熱管嵌入式直貼鈦合金爐膽，熱利用率高，保溫性好， |
錫爐溫度 | 室溫~350℃、控制精度±1-2℃ |
錫爐溫度控制精度 | ±1.5o |
焊錫添加 | 手動 |
錫爐進出方式 | 一鍵自動進出 |
溫度控制方式 | P.I.D+SSR |
整機控制方式 | PLC+觸摸屏控制 |
助焊劑容量 | 5/6升 |
助焊劑添加方式 | 自動監控液位，自動添加 |
助焊劑流量 | 10~100ml/min， |
噴霧方式 | 步進伺服馬達＋雷賽控制器 |
噴嘴 | 免拆洗專利噴嘴，保證永遠不會堵， |
助焊劑回收 | 托盤回收 |
電源 | 3相5線制 380V |
啟動功率（總功率） | Max.22kw |
正常運行功率 | Approx.6.5kw |
氣源 | 4~7KG/CM2 |
外型尺寸 | L3600×W1200×H1650MM |
重量 | Approx.1000kg |
外殼部分 | |
機體結構 | 最新流線型外殼設計，采用工業槽鋼作框架，2mm厚鋼板折彎制作外殼，機體底部有6個萬向輪，另有6個腳杯起定位放置用（可調節機體水平及高度）；前門為一個加長弧形鋼化玻璃,最大視角設計 |
前門結構 | 全封閉式透明鋼化玻璃門結構，玻璃門設雙液壓氣彈簧拉伸開蓋，保證最大的作業及維護空間 |
后門結構 | 磁鐵帶手扣式可拆缷結構，最大的維護空間 |
機體頂部 | 置防爆照明燈一套 |
表面處理 | 整機噴涂電腦白（玻璃門框為天藍色） |
噴霧部分 | |
噴頭 | 誠信偉業專業噴頭，免拆洗，噴霧霧化，流量可調。 |
噴霧擺動 | 步進馬達+雷賽控制器，擺動均勻無盲區，避免漏噴和盲噴現象 |
助焊劑回收系統 | 噴嘴下面選用不銹鋼折彎成型作托盤，用以裝廢水和助焊劑，可隨意抽出清洗； |
助焊劑抽取 | 助焊劑箱安裝高低液位報警，低液位自動啟動抽取泵自動抽取，高液位報警自動觸發停止抽取電磁閥。 |
噴霧箱結構 | 全封閉式噴霧箱，防止助焊劑刺激性氣味傷害員工身體，避免多余的助焊劑飄入預熱箱引起火災。 |
預熱部分 | |
三段式預熱區 | 1400mm/3段獨立控溫預熱區，能提供適量充足的預熱調整空間，可預熱一些相對大的PCB、較復雜的產品，適應型低固體殘留免洗松香型助焊劑； 減小PCB板熱沖擊，PCB板受熱均勻，可提高生產效率。 |
溫控方式 | 采用國內最新進的固新溫度采集模塊，PID控溫精確、可靠，進口熱電偶檢測系統,做有熱電偶異常報警功能。 |
加熱部件 | 預熱箱采用進口鍍鎳發熱絲+馬達運風，錫爐采用U型不銹鋼發熱管嵌入式緊貼錫爐爐壁加熱。 |
預熱功率 | 總功率7.5kw |
安裝模式 | 預熱系統采用直接拉出式抽屜式模塊化設計，便于維修與清潔保養。 |
預熱箱蓋 | 采用圓弧流線形外觀設計，內充進口西斯?fàn)柛呙芏葞r棉，增強保溫效果。前端設全程可視玻璃觀察窗。 |
傳輸部分 | |
高強度耐磨導軌 | 加硬合金導軌，耐高溫防腐蝕； |
導軌平行度 | 二點同步導軌調寬裝置，蝸輪、蝸桿加高精密絲桿調寬，調寬精度小于0.2mm，6點支撐，使導軌保持平行一致，無大小頭，整條導軌安裝，勿須截斷，（附角度尺） |
調寬方式 | 手動精準調寬，避免馬達緩沖帶來的誤差。 |
傳遞用雙鉤爪 | 2MM加厚承重爪。大小板通吃， |
C/V速度設定最小單位 | 最小單位1mm／min 0-1800mm／min |
C/V速度偏差范圍 | 電子閉環控制 0-10mm／min以內 |
鏈條張緊裝置 | 鏈輪調節張緊 |
運輸馬達 | 變頻馬達， |
過載保護功能 | 限力器過載保護，防止過載帶來的機器損壞 |
錫爐部分 | |
錫爐特點 | 錫爐采用自動進出，316L材料無縫焊接，厚度4MM,耐變形耐高溫，錫爐噴口氧化寬度可調節，調節范圍：100-300MM任意調節。 |
超低氧化設計 | 高品質錫爐，熱穩定性好，采用液態錫流動式設計原理，減少錫的沖擊氧化量。波峰可隨PCB板寬窄調節，大大減少了焊接小PCB板時錫的氧化量. |
經濟型運行 | 通過PLC及光電開關控制來板噴霧起波功能，減少不必要的浪費 |
錫波可調高度 | 0-15mm（平整） |
波峰馬達 | 高溫馬達，變頻精確調節波峰高度，數字化調節 |
加熱部件 | 采用臺灣進口耐干燒不銹鋼發熱管，使用壽命長；外置矩陣加熱系統，錫爐加熱采用上下層加熱，更精確，不會爆錫，多道加強筋抗變形。省電40%，每天大約省電30度電
|
冷卻系統 | |
制冷方式 | 風機強制冷卻 |
自動洗爪裝置 | |
進口優質微型防腐蝕化工泵，雙邊洗爪，丙醇為清潔劑，自動循環清洗鏈爪。 | |
軟件控制系統 | |
l 自動故障報警功能：紅燈超溫報警，綠燈正常，黃燈低溫報警，觸摸屏通訊中斷報警等。 | |
l 可分別控制預熱區溫度,錫爐溫度,運輸速度，噴霧動作，強制冷卻等。 | |
l 一周時間設定 （可設定一周七天，每天三次的自動開關機時間）。 | |
l 機頭、機尾設有兩處應急緊急制，特殊、緊急情況下請按下。 | |
我們公司波峰焊與其他廠家波峰焊的優勢：
1，保證噴嘴永遠不堵也不需要拆下來清洗，
2，全封閉式噴霧箱，避免助焊劑飄入預熱箱引起火災；
3，助焊劑全自動監控自動添加，不需要人工，
4，笨重高溫錫爐全自動進出，不需要人工搖出。
5，噴口具有抗氧化功能，每天節省2公斤錫；
6，錫爐容量只有300公斤，耗電量，氧化量低；
保修2年。其他公司只保修1年。
